11.4.12. Снятие и установка линии охлаждения жидкости ГУР

Модели 463.246/249/250/333

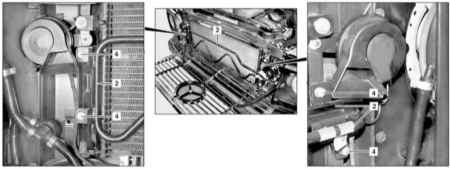

Детали установки линии охлаждения жидкости ГУР на моделях 463.246/249/250/333 (1 из 2)

1 — Возвратный шланг	3 — Возвратный шланг рулевого механизма

Детали установки линии охлаждения жидкости ГУР на моделях 463.246/249/250/333 (2 из 2)

2 — Линия охладительного тракта	4 — Гайка

ПОРЯДОК ВЫПОЛНЕНИЯ

Опустите вперед переднюю решетку (см. Главу Кузов). Снимите левую блок-фару (см. Главу Бортовое электрооборудование). Снимите локер защиты левой колесной арки. Откачайте жидкость из резервуара ГУР. Отсоедините возвратный шланг (1) от линии (2) охладительного тракта, - приготовьтесь к сбору проливаемой жидкости. Отсоедините от линии (2) возвратный шланг (3) рулевого механизма, - приготовьтесь к сбору проливаемой жидкости. Несколько раз поверните рулевое колесо от упора до упора, - попросите помощника собрать вытесняемую из шланга (3) жидкость. Во избежание выхода рулевого насоса из строя ни в коем случае не оставляйте двигатель работающим! Отпустите гайки (4), снимите линию охладительного тракта (2) и слейте из нее жидкость в приготовленную емкость. Установка производится в обратном порядке, не забудьте залить свежую жидкость в резервуар ГУР.

Модели 463.323

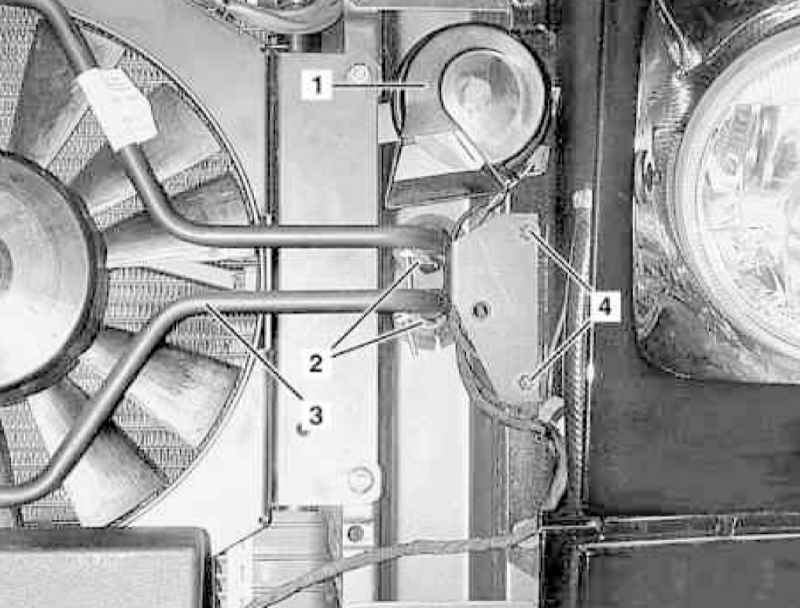

Детали установки линии охлаждения ГУР на моделях 463.323 (1 из 2)

1 — Левый рожок клаксона 2 — Возвратная трубка 3 — Линия охладительного тракта	4 — Болт

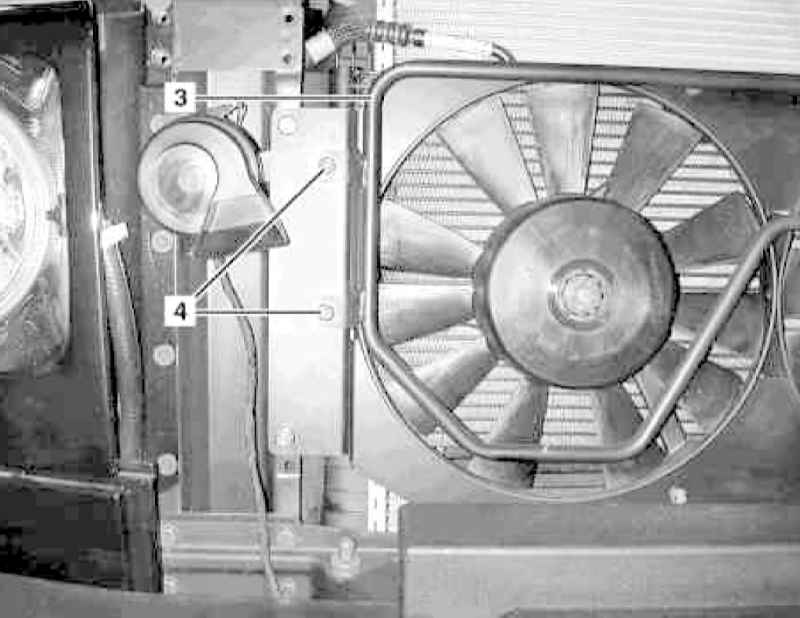

Детали установки линии охлаждения ГУР на моделях 463.323 (2 из 2)

3 — Линия охладительного тракта	4 — Болт
