11.5.5 Проверка и регулировка предельных углов поворота передних колес

11.5.4. Проверка и регулировка предельных углов поворота передних колес

Проверка величины предельного угла поворота колеса производится на специальной эстакаде, оборудованной поворотными дисками (3)

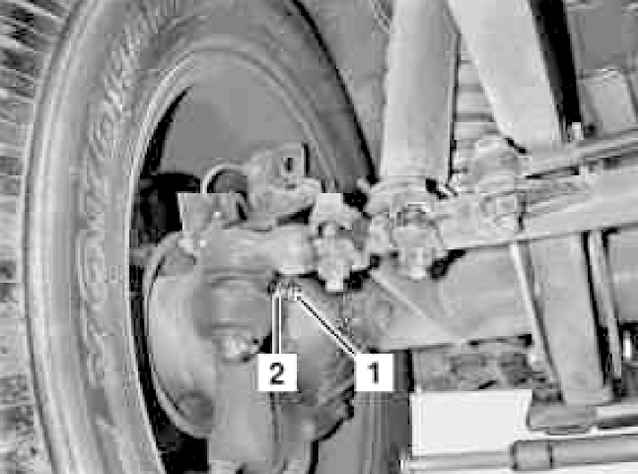

Регулировка величины предельного угла поворота колеса 1 — Стопорный винт 2 — Контргайка

Проверка производится на специальной эстакаде, оборудованной поворотными дисками.

Чем большего размера передние колеса установлены на автомобиль, тем меньше должна быть предельная величина их поворота. Помните, что расстояние от края шины повернутого до упора колеса до соответствующего продольного рычага передней подвески должно составлять около 2 см.

В случае необходимости отпустите контргайку (2) и вращением стопорного винта (1) осуществите требуемую корректировку. По окончании не забудьте затянуть контргайку (2).
